Narzędzia strugające wykorzystywane są zarówno w wielkich fabrykach jak i hobbystycznych zakładach. Niezależnie od tego o jakiej wielkości produkcji mówimy często nadają one ostateczny kształt obrabianym przedmiotom. Właśnie dlatego dokładamy wszelkich starań aby oferowane przez nas narzędzia charakteryzowały się jak najwyższą dokładnością obróbki. Aby produkcja była opłacalna również żywotność narzędzi musi być jak największa. Nasi partnerzy produkujący narzędzia strugarkie dostarczają właśnie takich narzędzi jakich potrzebujecie!

Włoska firma FINK oferuje asortyment o wiele solidniejszy niż większość dostępnych na rynku producentów z kraju, dalekiego wschodu czy Włoch. Jeśli szukacie czegoś o wyższej niż przeciętna jakości i nie dysponujecie dużym budżetem na narzędzia to FINK dadzą bardzo dobry stosunek jakości do ceny.

Narzędzia STEHLE, będącego naszym partnerem od niemal 30 lat, można uznać za produkty klasy premium. Charakteryzują się długowiecznością i trwałością (klienci po kilkudziesięciu latach użytkowania głowic dalej zgłaszają się po nożyki wymienne). „Niemiecka solidność”.

OERTLI natomiast specjalizujące się przede wszystkim w produkcji narzędzi okiennych, wymagających najwyższej precyzji, zachowuje ją również w przypadku zwykłych strugarskich noży i głowic. „Szwajcarska precyzja”.

WEINIG poza maszynami oferuje również wysokiej jakości narzędzia, które idealnie będą współgrać ze strugarkami.



W naszej ofercie znajdziecie osprzęt zarówno do wyrówniarek, grubościówek, frezarek, czopiarek czy strugarek od tych najmniejszych do największych i najbardziej wydajnych.

  • GŁOWICE NA NOŻE STRUGARSKIE
  • GŁOWICE NA NOŻE PROFILOWE
  • GŁOWICE DO CZOPOWANIA

Oferowane przez nas głowice mają zróżnicowane rodzaje mocowań na maszynie



  • GŁOWICE KONWENCJONALNE
+ niższa cena głowic i maszyny

+ kompatybilne z większością strugarek (bezpośrednio lub za pomocą adapterów)

– tolerancja na wrzecionie 0,05 mm powoduje bicie co skutkuje dłuższym krokiem noża

– brak możliwości pracy na wyższych prędkościach obrotowych wrzecion

– brak możliwości jointowania* narzędzi przez co o kroku noża decyduje tylko jeden nóż

  • GŁOWICE Z MOCOWANIEM HYDRO
+ brak przestrzeni między wrzecionem a głowicą = brak bicia na wrzecionie

+ możliwość jointowania narzędzi dzięki, któremu o kroku noża decydują wszystkie noże a narzędzie nie musi być ostrzone tak często

– dłuższy czas przezbrajania (konieczność wpompowania smaru)

  • GŁOWICE W SYSTEMIE MOCOWANIA HSK (W TYM POWERLOCK)
+ o wile szybsza wymiana głowic

+ brak tolerancji na wrzecionie, mocowanie z siłą 3 ton = brak bicia

+ możliwość jointowania narzędzi dzięki, któremu o kroku noża decydują wszystkie noże a narzędzie nie musi być ostrzone tak często



*jointowanie – jest to proces wyrównywania noży na głowicy podczas pracy strugarki. Dzięki jointowaniu pracę w obrabianym materiale wykonują wszystkie noże na głowicy a jakość obróbki staje się lepsza. Możemy uzyskać ładniejsze produkty lub zwiększyć posuw zachowując dotychczasową jakość. Ponadto jointowane noże muszą być rzadziej wysyłane do ostrzenia. Aby mieć możliwość jointowania maszyna musi być do tego specjalnie przygotowana i wyposażona. Inaczej dla jointowania noży prostych a inaczej profilowych.

Więcej informacji o tym jak rodzaj głowic wpływa na jakość obróbki znajdziecie w prospekcie WEINIGa „Wszystko o narzędziach”.



Narzędzia strugarskie podzielić można na nożowe składające się z głowicy i noży wymiennych oraz frezy gdzie ostrze jest na stałe połączone z „głowicą”.

Oferowane przez nas głowice strugarskie w zależności od mocowania noży w głowicy dzielimy na:

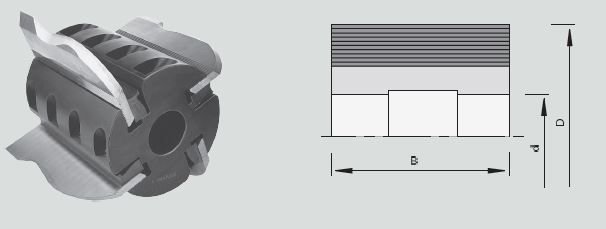

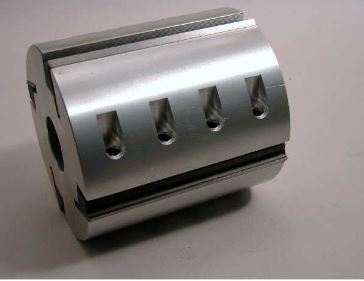

  • GŁOWICE NA TRADYCYJNE NOŻE STRUGARSKIE
  • GŁOWICE NA NOŻE BLANKIETOWE (RYFLOWANE)

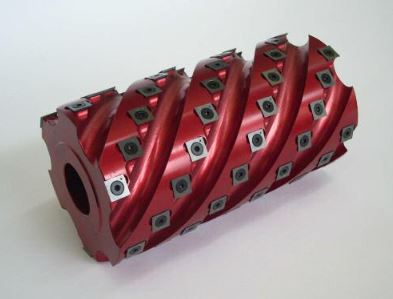

  • GŁOWICE SPIRALNE NA PŁYTKI WYMIENNE

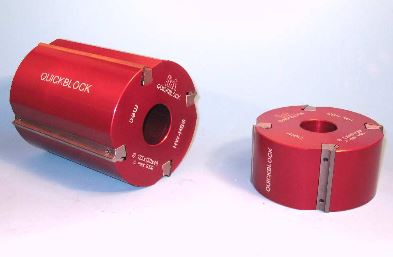

  • GŁOWICE Z SYSTEMEM QUICK-FIX (Tersa, CentroLock, CentroFix / CentroStar, Terminus, Bulldozer, VariPlan, Brueck, Sinus)

W naszej ofercie są oczywiście również noże do głowic.

Ze względu na materiał oferowanych przez nas noży wyróżniamy 2 rodzaje. Bardzo ważne aby dobrać odpowiedni w zależności od materiału jaki zamierzamy obrabiać.

  • NOŻE STRUGARSKIE HM
Noże z węglika spiekanego są znacznie twardsze ale i zarazem „mniej plastyczne” niż wykonane ze stali szybkotnącej. Skutkuje to tym, że znacznie lepiej zniosą obróbkę twardych materiałów ale nie da się ich zaostrzyć tak dokładnie jak stali HSS. Nieco inaczej się je również ostrzy (ostrzarki muszą być wyposażone w specjalny pakiet do noży z HM).

Rekomendujemy je przede wszystkim do: drewna twardego, MDFu i innych tworzyw drewnopochodnych.

  • NOŻE STRUGARSKIE HSS
Noże ze stali szybkotnącej HSS wykonane ze specjalnych stopów metali są miękksze i bardziej plastyczne dzięki czemu można je lepiej naostrzyć. Dobrze radzą sobie z obróbką drewna miękkiego, nieco gorzej z twardym. Niepolecane do obróbki materiałów drewnopochodnych.

W zależności od zastosowania oferujemy:

  • NOŻE STRUGARSKIE PROSTE
  • NOŻE STRUGARSKIE PROFILOWE
  • BLANKIETY DO SAMODZIELNEGO TWORZENIA PROFILI

Dostarczymy noże dla każdego systemu mocowania ich w głowicy:

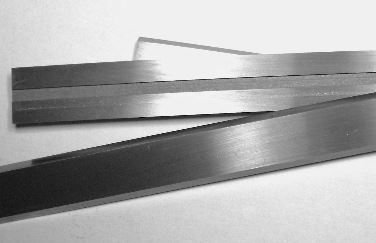

  • NOŻE STRUGARSKIE TRADYCYJNE
  • NOŻE RYFLOWANE
  • NOŻE DO SYSTEMU Tersa
  • NOŻE DO SYSTEMU CentroLock
  • NOŻE DO SYSTEMU CentroFix / CentroStar
  • NOŻE DO SYSTEMU Terminus
  • NOŻE DO SYSTEMU Bulldozer
  • NOŻE DO SYSTEMU VariPlan
  • NOŻE DO SYSTEMU Bruck
  • NOŻE DO SYSTEMU Sinus
  • PŁYTKI WYMIENNE

Choć narzędzia z wymiennymi nożami umożliwiają wymianę ostrzy po zużyciu się noża oraz wykorzystanie jednej głowicy do produkcji wielu profili, niekiedy klienci wolą skorzystać z litych frezów. Również w tym wypadku jesteśmy w stanie przyjść z pomocą. Oferujemy:

  • NASADZANE FREZY STRUGARSKIE HM
  • NASADZANE FREZY STRUGARSKIE HSS
  • NASADZANE FREZY STRUGARSKIE DIAMENTOWE

Szczegółowa oferta głowic w katalogu:

Stehle – online lub PDFie do pobrania!

Fink – PDF

Oertli – PDF

Dodatkowo polecamy prospekt Weinig wszystko o narzędziach – PDF


Głowice proste i profilowe na płytki wymienne

Liczba profili jakie obrabiają zakłady stolarskie jest niezliczona. Poniżej prezentujemy przykłady najczęściej stosowanych profili. Przy każdym załączamy w PDFie stronę z katalogu (całość również do pobrania), w której profil jest opisany bardziej szczegółowo. W razie pytań zapraszamy do kontaktu.

  • GŁOWICE NUTUJĄCE STAŁE I REGULOWANE
Głowica rowkująca na nożyki obracane z HM, z ostrzami do obróbki płaszczyzn bocznych (rowki o szerokości 4-6 mm)

PDF

Głowica rowkująca na nożyki obracane z HM z ostrzami do obróbki płaszczyzn bocznych (rowki o szerokościach 8, 10 i 12 mm)

PDF

Głowica rowkująca na nożyki obracane HM do robienia rowków prowadzących w maszynach typu WEINIG, SCM (na zapytanie również pierścienie dystansowe)

PDF

Regulowana głowica rowkująca z obracanymi nożykami z HM (2 lub 3 regulowane części od 4 do 7,5 mm lub od 4 do 16 mm)

PDF

Regulowana głowica rowkująca z obracanymi nożykami z HM (do rowków od 8 do 29 mm, zawiera pierścienie dystansowe) FINK

PDF

Regulowana głowica rowkująca z obracanymi nożykami z HM (do rowków od 20,5 do 59 mm, zawiera pierścienie dystansowe)

PDF

Regulowana głowica rowkująca z obracanymi nożykami z HM (do rowków od 8 do 35 mm, zawiera pierścienie dystansowe)

PDF

  • GŁOWICE PROWADZĄCE DO STRUGAREK CZTEROSTRONNYCH
  • GŁOWICE FELCUJĄCE/WRĘGUJĄCE
Głowica wręgująca na obracane nożyki wymienne (stosowana z głowicą strugarską)

PDF

Głowica felcująca na noże wymienne Z2 lub Z4 z lub bez noży do obróbki powierzchni bocznych

PDF

Głowica felcująca na noże wymienne z nożami do obróbki powierzchni bocznych 5/4

PDF



  • FAZUJĄCE I ZAOKRĄGLAJĄCE
Głowica na noże wymienne fazująca

PDF





Uniwersalne głowice fazujące na noże wymienne regulowane 0-90°

PDF



Głowica Multiprofil na noże wymienne do produkcji profili ćwierć-okrągłych wypukłych R6, R8, R10

PDF

Głowica Multiprofil na noże wymienne do produkcji profili ćwierć-okrągłych wypukłych R 12, R 15, R 20

PDF

Głowica na noże wymienne do produkcji profili ćwierć-okrągłych wypukłych

PDF



Głowica na noże wymienne do produkcji profili ćwierć-okrągłych wklęsłych

PDF

Głowica na noże wymienne do produkcji pół-okrągłych profili wypukłych

PDF

Głowica na noże wymienne do produkcji pół-okrągłych profili wklęsłych

PDF

Zestaw 3 głowic fazujących lub zaokrąglających regulowanych pierścieniami dystansowymi (pierścienie na dodatkowe zamówienie)

Profilowane noże HM R 2-3-4-5-6 i 45º (zestaw zawiera tylko jeden profil)

PDF

Więcej profili

Zestaw 3 głowic fazujących lub zaokrąglających regulowanych pierścieniami dystansowymi (pierścienie na dodatkowe zamówienie)



Profilowane noże HM R 8-10-12 i 45º (zestaw zawiera tylko jeden profil)

PDF

Więcej profili

  • GŁOWICE PROFILOWE
Zestaw 2 głowic Multiprofil z 4 parami noży HM do drzwi szafek

PDF

Więcej profili

Głowica na nożyki wymienne Multiprofil do profilu i kontrprofilu drzwi szafek, wyposażona w jedna parę noży wybranych przez klienta

PDF

Więcej profili

Zestaw 3 głowic Multiprofil do drzwi szafek i drzwi z nożykami z HM do produkcji profili i kontrprofili, wiele profili na jednym zestawie

PDF

Więcej profili
Zestaw głowic Multiprofil do produkcji drzwi i drzwi szafek

PDF

  • GŁOWICE DO PŁYCIN
Głowica Multiprofil z 5 parami noży HM do wykonywania 12 profili

Typ A pracuje z drewnem pod narzędziem



PDF

Więcej profili

Głowica Multiprofil z 5 parami noży HM do wykonywania 12 profili

Typ B pracuje z drewnem nad narzędziem

PDF

Więcej profili

Głowica Multiprofil z 5 parami noży HM do wykonywania 12 profili

Typ A pracuje z drewnem pod narzędziem

PDF

Więcej profili

Głowica Multiprofil z 5 parami noży HM do wykonywania 12 profili

Typ B pracuje z drewnem nad narzędziem

PDF

Więcej profili

Głowica na noże HM do płycin – profil prosty

Typ A pracuje z drewnem pod narzędziem

Typ B pracuje z drewnem nad narzędziem

PDF

Głowica na noże HM do płycin – profil na zamówienie, maksymalna głębokość 13 mm, nachylenie 4º

Typ A pracuje z drewnem pod narzędziem

Typ B pracuje z drewnem nad narzędziem

PDF

Głowica (lekki stop) na noże HM do płycin – jedna głowica do wielu profili

PDF

Możliwe profile standardowe na stronie z katalogu w PDF
  • GŁOWICE DO PROFILI I KONTRPROFILI
Zestaw głowic do pióro-wpustu – SILVERLINE

PDF

Zestaw 2 głowic na noże wymienne do produkcji profilu pióro – wpust

PDF



Zestaw 2 głowic do produkcji 3 różnych profili pióro-wpust

Zestaw 1 – PDF

Zestaw 2 – PDF

Zestaw 4 lub 6 głowic do wykonywania 4 różnych profili pióro-wpustu

PDF

  • INNE GŁOWICE DO ŁĄCZENIA



  • GŁOWICE DO PROFILU KLEJOWEGO


Frezy nasadzane



  • PROSTE Z OSTRZAMI Z WĘGLIKA SPIEKANEGO (HM) I STALI SZYBKOTNĄCEJ (HSS)
  • PROFILOWE Z OSTRZAMI Z WĘGLIKA SPIEKANEGO (HM) I STALI SZYBKOTNĄCEJ (HSS)
  • ZESTAWY FEZÓW Z OSTRZAMI Z WĘGLIKA SPIEKANEGO (HM) I STALI SZYBKOTNĄCEJ (HSS)

Poniżej przykładowe frezy nasadzane z naszej oferty

Frezy HM na zamówienie (na podstawie rysunku)

PDF

Zestaw 4 frezów HM multiprofil

PDF



Zestaw 5 frezów HM multiprofil

PDF

Uniwersalny frez HM do produkcji wielu profili w jednym lub kilku przejściach

PDF

Uniwersalny frez HM do produkcji wielu profili w jednym lub kilku przejściach

PDF

Zestaw 2 frezów HM multiprofil

PDF

Frezy z HM rowkujące bez ostrzy do obróbki płaszczyzn bocznych

PDF (frez nr. 14)

Frezy z HM rowkujący z ostrzami do obróbki płaszczyzn bocznych

PDF (frez nr. 23)

Zestaw frezów HM do produkcji profili i kontrprofili do grubości 24 mm do produkcji drzwi szaf

PDF (frez nr. 42)

Zestaw frezów HM do produkcji profili i kontrprofili do grubości 36 mm

PDF (frez nr. 42D)

Zestaw frezów HM do produkcji profili i kontrprofili do grubości 24 mm do produkcji drzwi szaf

PDF (frez nr. 43)

Zestaw frezów HM do produkcji profili i kontrprofili do grubości 36 mm

PDF (frez nr. 43D)

Frez HM do ćwierćwałków Z4

PDF

Frez HM ćwierćwałek Z4

PDF

Frez HM do fazowania 45 º

PDF (frez nr. 50)

Zestaw regulowanych frezów HM do produkcji półokrągłych profili (możliwość uzyskania płaskich powierzchni między zaokrągleniami – patrz PDF)

PDF (frez nr. 52R)

Frez HM półokrągły wklęsły

PDF (frez nr. 52)

Frez HM półokrągły wypukły

PDF (frez nr. 53)

Frez HM do połączeń klejowych, długość wczepów 9 mm, grubość drewna 28 – 38 – 48 mm

PDF

Frez HM do połączeń klejowych, długość wczepów 12 mm, grubość drewna 45 i 58 mm

PDF

Regulowane frezy HM do połączeń wieloklinowych z regulowaną nakrętką pierścieniową

PDF

Frezy listkowe HM do połączeń wieloklinowych

PDF



Frezy HM do połączeń pióro-wpust profil na zamówienie
